優勢一覽
多功能，可組合，安全。
SINAMICS G120 — 適合完成多樣化任務的多功能變頻器。
 |  |  | ||
多功能 ● 功率范圍寬：0.55 kW 到 250 kW ● 多功能系統，適用于眾多不同應用 ● 提供有低壓、中壓和高壓型號 | 可組合 ● 眾多組合選件（電源模塊、控制單元、操作面板） ● 簡單連接至 SIMATIC 控制器，無縫集成到自動化環境中，并且是 TIA（全集成自動化）的一部分 ● 所有變頻器采用一種標準組態方式 | 安全 ● 通用標準化安全方案 – 集成安全功能 ● 安全功能：STO、SS1、SBC、SLS、SDI、SSM ● 根據 SIL 2 (EN 61508) 和 PL d (EN ISO 13849-1)，無縫執行安全功能 |
典型應用
SINAMICS G120
該模塊化變頻器適合以下應用。
 |  |  |  | |||
泵/風機/壓縮機 該模塊化變頻器適合以下應用。 | 移動 SINAMICS 變頻器適用于簡單以及高動態傳送帶和堆垛起重機。 | 加工 SINAMICS 變頻器適用于具有較高轉速和轉矩精度要求的連續過程。 | 定位 SINAMICS 變頻器適用于單軸或多軸協調的定位。 |
移動，更智能，更快速。
借助于 SINAMICS G120 智能接入模塊，您可通過 Wi-Fi 以無線方式將移動設備（智能手機、平板電腦、便攜式 PC）連接到 SINAMICS G120、G120C 和 G120X 變頻器系列。這樣，您就擁有了一種具備眾多功能的強大工具，可用來以無線方式執行調試、診斷和維護。
眾多組合選件
模塊化 SINAMICS G120 變頻器系統包括電源模塊、控制單元和可選的操作面板。
控制單元采用多種可以選擇的閉環控制類型來控制和監視電源模塊和連接的電機。它可與本地或中央控制器以及監控裝置通信。電源模塊為功率為 0.37 kW 到 250 kW 的電機供電。它采用最新的脈寬調制 IGBT 技術，可實現極為可靠和靈活的電機運行。全面的保護功能為電源模塊和電機提供了較高程度的保護。
電源模塊
西門子提供了滿足眾多不同驅動要求的電源模塊

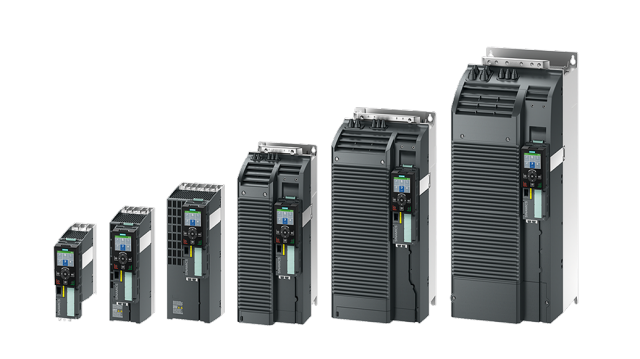

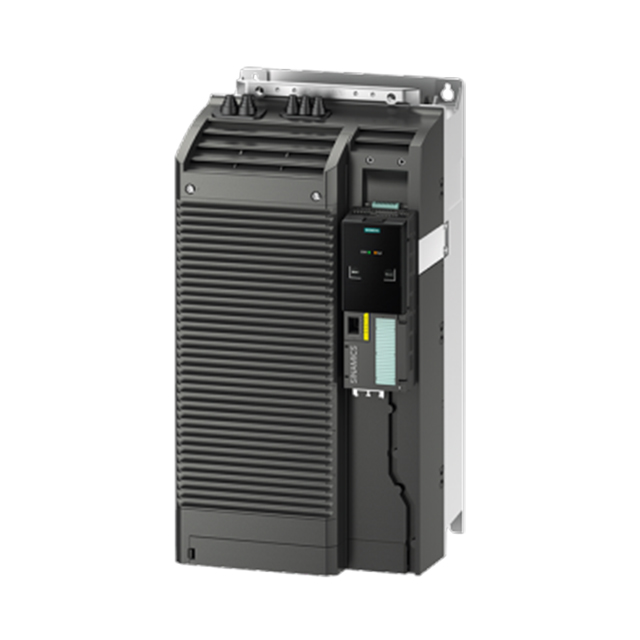

電源模塊 PM240-2 適合機械工程中的標準應用的理想電源模塊。PM240-2 電源模塊配有制動斬波器（四象限應用），適用于通用機械工程中的大量應用。 PM240-2 電源模塊適用于以下電壓和功率范圍： 200 V ... 240 V 1 AC/3 AC 0.55 kW ... 4.0 kW 200 V ... 240 V 3 AC 5.5 kW ... 55 kW 380 V ... 480 V 3 AC 0.55 kW ... 250 kW 500 V ... 690 V 3 AC 11 kW ... 250 kW |  |

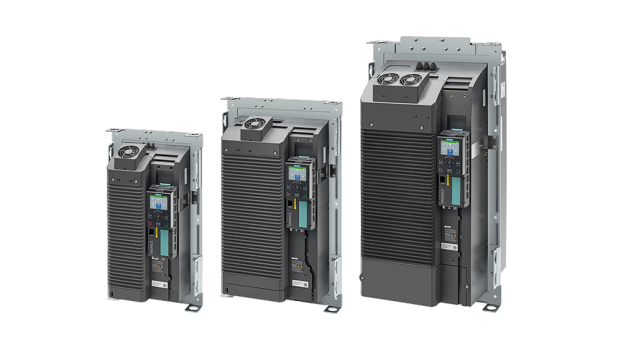

電源模塊 PM240-2 穿通型
PM240-2 電源模塊具有一個制動斬波器（四象限應用），它們在控制柜外部散去絕大部分熱損失。PM240-2 穿通型電源模塊具有 FSA-FSF 六種框架規格。 PM240-2 穿通型電源模塊適用于以下電壓和功率范圍： 200 V ... 240 V 3 AC, 0.75 kW, 2.2 kW, 4 kW, 18.5 kW, 30 kW, 55 kW 380 V ... 480 V 3 AC, 3 kW, 7.5 kW, 15 kW, 37 kW, 55 kW, 132 kW |  |

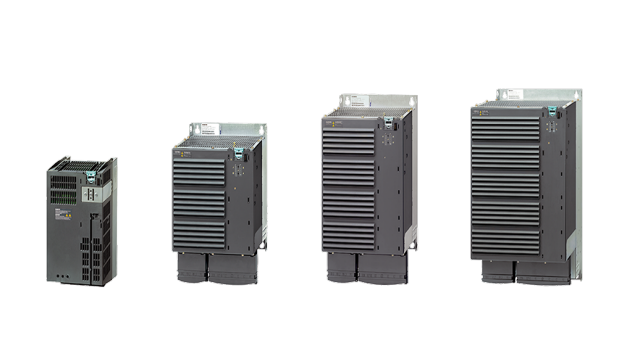

電源模塊 PM250 這是一種滿足再生回饋要求的理想電源模塊。即，所有制動能量都直接回饋到供電系統（四象限應用 – 無需制動斬波器）。 PM250 電源模塊適用于以下電壓和功率范圍： 380 V - 480 V 3 AC ±10% 7.5 kW 到 90 kW |  |
控制單元
控制單元可通過各種控制方式對電機進行控制。除控制功能外，控制單元還可執行其它任務，通過參數設置來滿足相關應用的要求。幾種具有不同功能特性的控制單元可用于 SINAMICS G120。

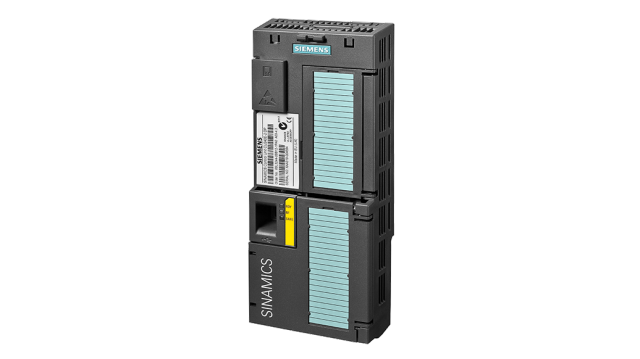

CU240E-2 系列控制單元 – 適用于一般機械工程中的標準應用
具有擴展 I/O 數量結構的標準控制單元 (CU240E-2) 適合具有安全要求的無編碼器應用。 |  |

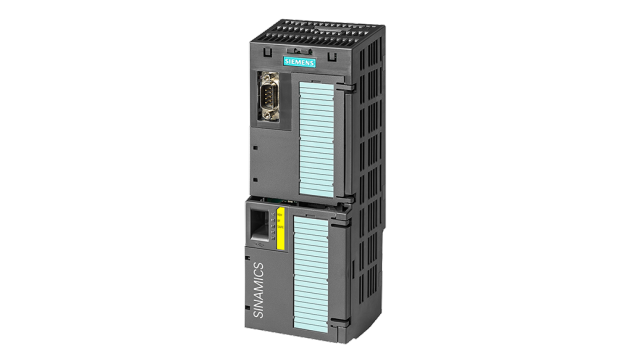

CU250S-2 系列控制單元 – 適用于一般機械工程中的高性能應用 這種控制單元 (CU250S-2) 尤其適合具有較高轉速及轉矩精度要求的變頻器。I/O 接口、現場總線接口和附加軟件功能為這些應用提供最佳支持。 |  |

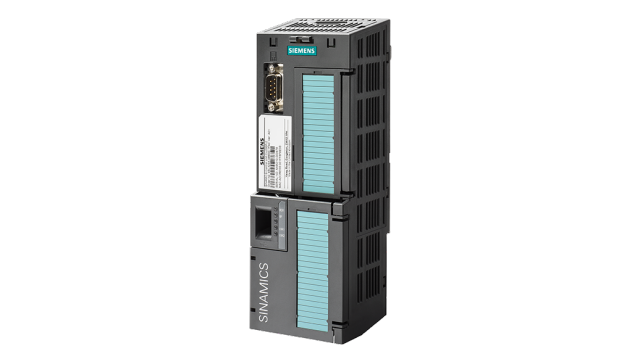

CU230P-2 系列控制單元 – 泵、風機和壓縮機的專用設備
這種控制單元 (CU230P-2) 尤其適合具有集成工藝功能的變頻器，適用于泵、風機和壓縮機應用。I/O 接口、現場總線接口和附加軟件功能為這些應用提供最佳支持。 |  |
可選操作面板
通過 SINAMICS 附件，可以進一步提高 SINAMICS 變頻器的操作和控制能力。

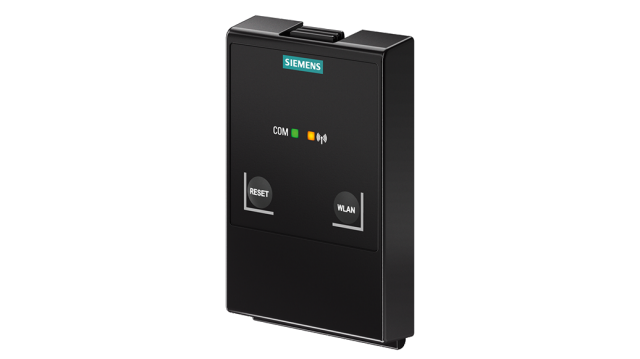

SINAMICS G120 智能接入模塊 基于 Web 的操作員面板，采用無線客戶端連接 移動式調試、診斷和維護 借助于 SINAMICS G120 智能接入模塊，可通過 WiFi 以無線方式將移動設備（智能手機、平板電腦、便攜式 PC）連接到 SINAMICS G120 變頻器系列。這樣，您就擁有了一種具備眾多功能的強大工具，可用來以無線方式執行調試、診斷和維護。該模塊只需幾步即可設置完畢。由于具有 Web 服務器功能，無需安裝或下載額外軟件。只需要有一個標準 Web 瀏覽器和一個市售操作系統即可。SINAMICS G120 智能接入模塊的用戶界面無論在配置和使用上都十分簡單而直觀。 該智能接入模塊是作為帶有 CU230P-2 或 CU240E-2 控制單元的 SINAMICS G120 變頻器系列的附加選件提供的。 ● 快速調試 – 移動而且智能 ● 電機測試 – 設置和更改電機轉速 ● 簡單維護和診斷 ● 所有參數和設置一覽無余 ● 存儲和共享變頻器數據 |  |

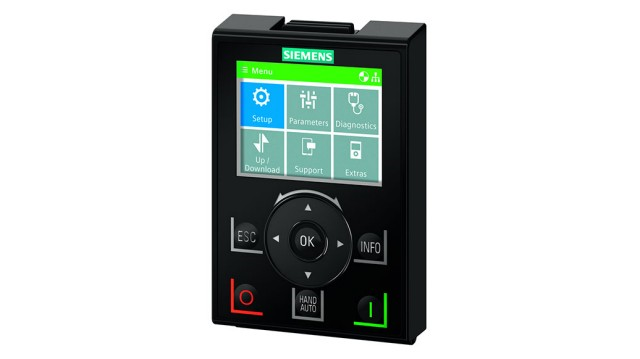

SINAMICS 智能型操作面板 IOP-2 智能型操作面板直接與變頻器相連 本地操作、監視、調試、診斷、維護 借助于扁平 IOP-2 智能型操作員面板，可進行快速的本地調試和故障診斷并直觀操作 SINAMICS G120 變頻器，運行期間的設置調整得到簡化。用戶可通過直觀的中央多功能傳感器控制面板來選擇設置。 IOP-2 有三種使用方式：直接插到變頻器的控制單元中，安裝在控制柜外面的操作門內，在難于接近的位置作為用于有線操作的 IOP 手持裝置。 ● 具有廣泛顯示選項的高對比度彩色顯示屏 ● 快速調試變頻器 ● 簡單組態基于以太網的現場總線接口 ● 快速獲取有關當前驅動系統的產品信息 ● 通過西門子工業業務領域在線支持 App 直接與西門子客戶支持部門聯系 ● 通過二維碼（數據矩陣或 QR 碼）簡單連接到移動設備（如智能手機、平板電腦） |  |

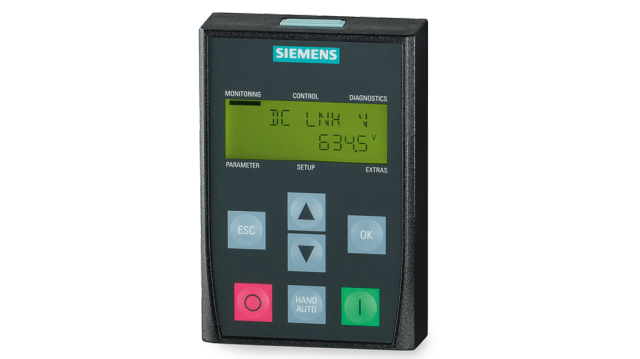

SINAMICS 基本操作面板 BOP-2 基本型操作員面板直接與變頻器相連 本地操作、監視、調試、診斷 BOP-2 基本型操作面板的菜單操作和 2 行顯示屏便于 SINAMICS G120 變頻器系列的本地調試。該顯示屏可同時顯示參數和參數值并進行參數過濾，無需使用打印出來的參數列表，即可方便地對變頻器進行調試。 BOP-2 是作為 SINAMICS G120 變頻器系列的附加選件提供的。 ● 直接在現場操作變頻器 ● 在自動和手動操作之間簡單切換 ● 可使用克隆功能進行標準調試 ● 2 行顯示屏可以顯示最多 2 個帶文本的過程值 ● 通過 7 段顯示屏的菜單提示進行診斷 ● 可使用門安裝套件安裝在控制柜的柜門內(可達到 IP54/UL Type 12 防護等級) |  |
其它輔助系統組件 其它輔助系統組件概覽，例如 ● 存儲卡 ● （安全）制動繼電器 ● 盲蓋板 ● 屏蔽連接組件 ● 用于標準承重軌道安裝的適配器 ● PC 調試電纜 |
