極高性能

SIMATIC S7-1500 – 可能是全球范圍內速度的控制器

SIMATIC S7-1500具有高速背板總線、PROFINET 性能和極短響應時間，CPU 命令處理時間可達到 1 ns，可在生產過程中實現極高生產力和產品質量。

因此，具有確定性時間特性的 PROFINET 接口提供了 μs 時間范圍內的重復性和精度。

● 高速背板總線   新的背板總線通信速率高且采用高效傳輸協議，提供了高速信號處理所需的關鍵性能。

● 通信   SIMATIC S7-1500 具有三個 PROFINET 端口，用于現場層的通信以及集成到公司網絡中。

● 集成的 Web 服務器   在標準 Web 瀏覽器上執行 CPU 狀態請求，與位置無關。過程變量以圖形方式顯示，用戶友好的網站方便了信息采集。

集成系統診斷

快速故障檢測和糾正

由于具有統一顯示方式，集成在 SIMATIC S7-1500 系統中的診斷功能可確保錯誤消息以完全相同的文本信息顯示在 HMI 上的 TIA Portal 中、Web 服務器中以及 CPU 顯示屏上。組態和診斷報告通道以用戶友好的方式集成在系統中。所有 CPU 都支持跟蹤功能。

這樣就能對用戶程序和運動應用執行精確診斷并對驅動裝置進行優化。若發生故障，可以快速識別并精確分配相應通道。這就縮短了停產時間，提高了工廠可用性。

● 點擊一下鼠標，即可生成診斷信息   只需一次點擊，即可生成系統診斷信息，無需編程。診斷功能一致集成在整個系統中（包括硬件和軟件）。

● 一致的顯示方式   文本和診斷信息可在本地或遠程（經由 Web）顯示，確保了所有層級上的投資安全。

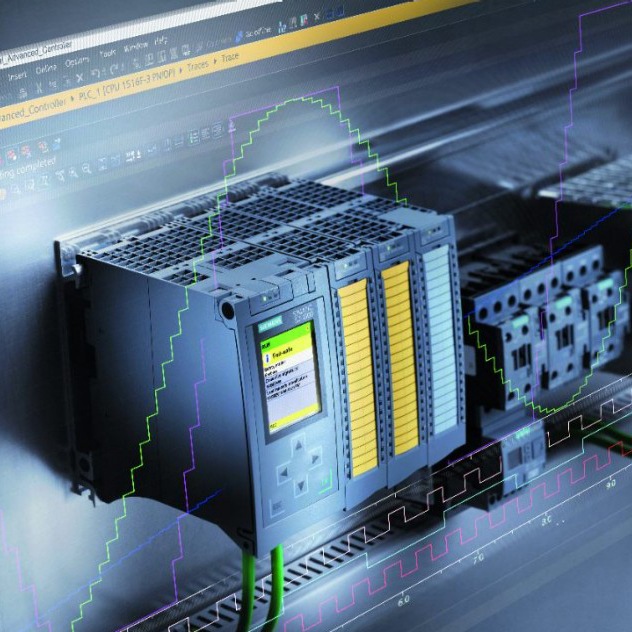

● 跟蹤   所有 CPU 都支持跟蹤功能?？梢跃_診斷用戶程序和運動應用，并對驅動裝置進行優化。

功能設計

易于處理和安裝

SIMATIC S7-1500 的操作處理十分方便，在許多新的細節上都具有極強的用戶友好性。詳細的文本信息提供了完全工廠透明度。標準化的前連接器簡化了備件儲存。夾頭和標簽易于實際分配，縮短了接線時間，促進了發生故障時的診斷。

借助于集成的電壓橋，可簡單而靈活地形成電壓組；自動斷路器和繼電器等輔助組件可快速、方便地進行安裝。模擬量信號屏蔽可確保信號接收的高質量，不受外部電磁干擾的影響。由于便于擴展、可定制化組裝且向上兼容，提供了極高成本效益和投資安全性。

● 方便的顯示操作   詳細的文本信息提供了極高用戶友好性，使工廠變得完全透明。

● 標準化的前連接器   標準化的前連接器便于電纜儲存并節省接線時間。

● 集成的跨接件   通過集成的跨接件，可方便而靈活地建立電壓組。

● 集成的 DIN 導軌   可快速方便地安裝附加組件，如自動斷路器、繼電器及其它組件。

● 可調整的電纜儲存位置   由于具有兩個預定義的鎖定位置，即使使用粗電纜，也可方便地關閉前門。

● 預接線位置   具有鎖定特性的回轉接線使得初始接線和重新連接更加快速和容易

● 集成式屏蔽   模擬量信號的正確屏蔽可確保高質量信號識別，并對外部電磁干擾保持彈性。借助于推入式接線端子，可不使用工具，方便地進行安裝。

● 可擴展性   靈活組裝和向上兼容性確保便于擴展，從而實現極高經濟效益和投資安全。

集成信息安全功能

可靠保護投資和專門技術

SIMATIC S7-1500 的安全方案包括權限管理、程序塊保護直至通信完整性等措施。集成信息安全功能提供投資保護，有助于防止機器的復制，并確保較高工廠可用性。

在 SIMATIC 存儲卡上，具體程序塊與原始存儲卡的序列號鏈接，以防止程序復制。控制器檢測已修改的工程組態數據或者數據是否正從未授權的來源傳輸。訪問保護針對未授權的組態更改提供保護。

● 訪問保護   訪問保護針對未授權的組態更改提供保護。通過權限管理，可向不同用戶組分配不同權限。

● 專有技術保護   為算法提供保護，防止未授權的訪問和修改。防止復制機器，保護投資。

● 復制保護   在 SIMATIC 存儲卡上，各程序塊都與原始存儲卡的序列號鏈接。這意味著不能復制程序。程序只能在預定用途的存儲卡上運行。

● 防止操縱   系統可防止數據通過未授權的操縱傳送到控制器?？刂破骺勺R(shí)別出何時傳輸?shù)墓こ探M態數據已更改或來自于位置來源。

集成安全功能

所有功能的故障安全控制

SIMATIC Safety Integrated 的特別之處是，該系統既可用于標準應用，又可用于故障安全應用。故障安全 SIMATIC 控制器具有很高集成度：標準和故障安全自動化采用一個控制器、一個通信系統以及一個工程組態系統。

Safety Integrated 系統適用于所有 SIMATIC S7-1500 控制器，并通過 PROFIBUS 和 PROFINET 簡單連接 PROFIsafe 設備。通過 SIMATIC STEP 7 Safety Advanced 以及在 TIA Portal 中，用戶可針對標準及故障安全任務使用相同的組態及操作方式，創建自己的程序。數據一致性功能會自動同步標準和故障安全程序組件。

● TIA Portal 中的 SIMATIC Safety Integrated   在 TIA Portal 中組態安全功能時的操作方式與外觀相同，節省了時間，提高了安全性。

集成工藝功能

為完成所有工藝任務準備

SIMATIC S7-1500 增強型控制器具有完成工藝任務的理想配備。該控制器集成有運動控制、信號采集和輸出以及 PID 控制功能，由于配備 T-CPU，應用十分廣泛。TIA Portal 提供運動控制任務組態方面的支持，如電子驅動系統或凸輪盤。

西門子提供了一個協調系統，其中包括 SIMATIC S7-1500 增強型控制器和 SINAMICS 伺服驅動系統，可方便地通過集成式 PROFINET 接口進行連接。這些控制器另外還包含用于連續或離散控制過程的緊湊型控制器（PID 控制），為了是提供簡單調試和優控制質量。

● 集成運動控制功能   借助于 SIMATIC S7-1500 中的 T-CPU，可以在包含 SIMATIC 和 SINAMICS 的 TIA Portal 高效環境中實現擴展運動控制功能。

● 跟蹤所有 CPU 都支持跟蹤功能?？梢跃_診斷用戶程序和運動應用，并對驅動裝置進行優化。

● PID Control   PID Control 描述了根據具體目標值對物理值（如房間溫度）進行的調整?？刂破饔涗泴?shí)際值與目標值之間的偏差，并激活一個控制元件（如加熱元件）以對偏差進行補償。

在 TIA Portal 中進行組態

在 TIA Portal 中進行高效組態

通過全集成自動化博途 (TIA Portal)，可以全面訪問整個數字化的自動化系統：從數字化規劃到集成工程組態直至透明運行。新版本 TIA Portal 通過各種措施來縮短產品上市時間（包括使用模擬工具），通過附加診斷及能源管理功能提高工廠的生產力，并通過連接到管理層來提高靈活性。

TIA Portal 可提供靈活的云解決方案，借助于數字化雙胞胎 (digital twin) 進行虛擬調試，使不同領域團隊之間開展協調的團隊工作，提高了透明度，實現了一體化能源管理。

● 通向數字化企業自動化之路   從數字化規劃到一體化工程組態直至透明運行。

SIMATIC S7-1500 模塊概述

SIMATIC S7-1500 具有模塊化設計，功能可以擴展。

不同的中央處理單元（CPU 類型）可用于滿足多種性能等級要求。提供了各種各樣的輸入輸出信號模塊、用于執行特殊工藝功能（如計數）的工藝模塊以及集中和分散式通信模塊，可作為與機器設備連接的接口。SIMATIC S7-1500 的防護等級為 IP20，適合安裝在控制柜內。

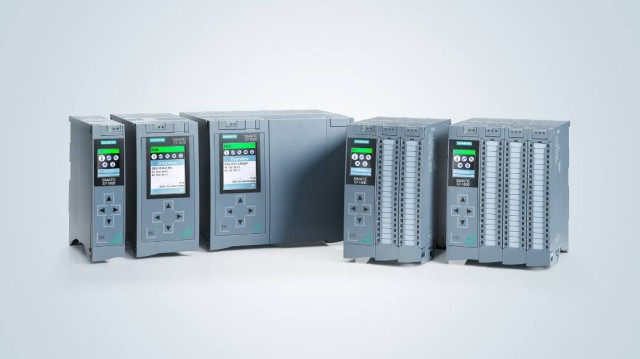

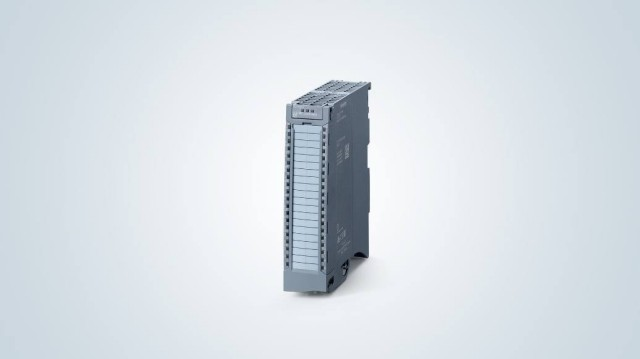

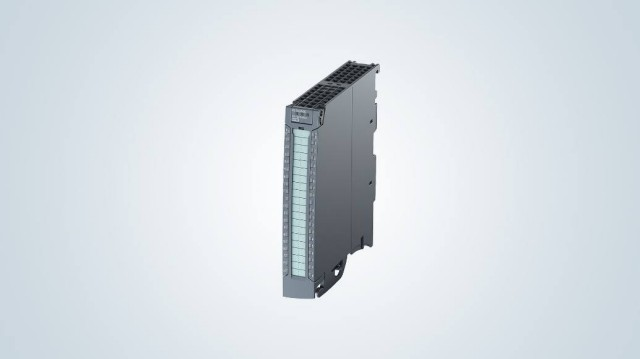

中央處理單元 中央處理單元 (CPU) 是 SIMATIC S7-1500 的心臟。這些處理單元執行用戶程序并將控制器與其它自動化組件聯網。		信號模塊 信號模塊或 I/O 模塊構成控制器與過程之間的接口。它們可在集中式配置以及分散式配置中使用。		工藝模塊 工藝模塊 (TM) 提供硬件級別的信號預處理，用于各種編碼器的高速計數、測量和位置記錄。

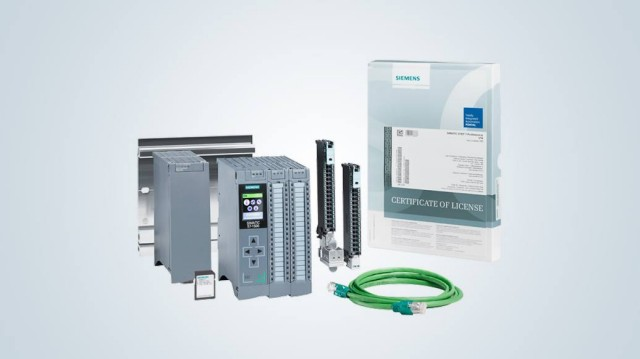

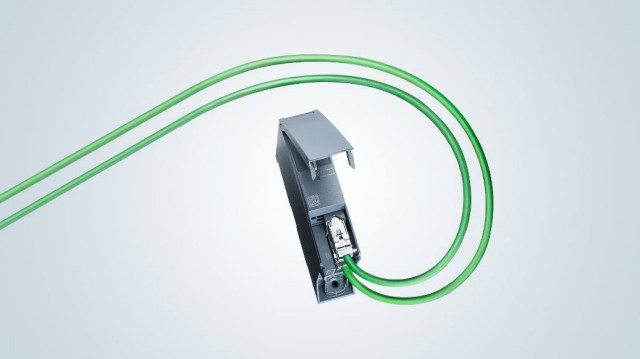

通信模塊 通信模塊通過附加功能或接口來提高 SIMATIC S7-1500 的通信能力。		入門級套件 配有緊湊型 CPU 或 T-CPU 的 SIMATIC S7-1500 入門級套件提供了輕松入門所需的一切。迅速開始使用，執行高速控制！

系統概覽

SIMATIC S7-1500 – 實現出色的生產力和效率

SIMATIC S7-1500 增強型控制器以其出色的性能讓人信服，可以為在性能、通信、靈活性和工藝功能等方面具有很高要求的中端到高端機器提供極高性能。
