優勢

基本應用的高級優勢

HMI 第二代精簡面板一覽

? 簡單 HMI 應用的理想入門級產品

? 集成 與TIA Portal的工程組態

? 與 SIMATIC HMI 精智面板和現有 SIMATIC HMI 精簡面板4” 和 6” 型號兼容安裝

? HMI 應用范圍內的靈活可擴展性

?  64,000 色，高分辨率，可調亮度，寬屏顯示屏

?采用新的控件和圖形，創新的用戶界面和更好的易用性

? 觸控/按鍵功能，直觀操作

? 接口支持多種 PLC的連接

?PROFIBUS 或 PROFINET 型

? 通過 USB 盤歸檔

提高過程質量

可視化，允許通過緊湊型工廠或較小型應用顯著提高過程質量。第二代 SIMATIC HMI 精簡面板，具有所有重要的 HMI 基本功能，因此，在機械工程領域開辟了全新的操作和監控可能途徑，并且價格特別吸引人。

如同我們產品系列中的所有其他設備一樣，第二代 精簡面板的 SIMATIC 質量得到驗證，并且無論顯示屏尺寸如何，許多軟件功能均為標準配置，例如警報記錄、配方管理、趨勢功能和語言切換。

易于組態的可擴展軟件

SIMATIC HMI 第二代精簡面板，可以通過具有成本效益的基本版SIMATIC WinCC（TIA Portal）進行配置，該版本能夠提供卓越的易用性，并在組態過程中實現卓著的工程效率。用戶可在短時間內輕松創建可視化應用程序。

由于軟件可以擴展，可以從較小的解決方案著手，并根據需要隨時進一步將其擴展，例如：通過增加標簽數量或更改其他性能范圍的面板完成。

高分辨率寬屏顯示屏

SIMATIC HMI 第二代精簡面板，提供4" 至 12" 高分辨率寬屏顯示屏。其還支持縱向組態。

高分辨率和64,000色度有助于提高過程可視化。顯示屏的亮度可調至 100 %，以提供靈活性。

全新的創新用戶界面在體驗和操作方面具有很大的多樣性。全新的 SIMATIC HMI 精簡面板具有用戶友好型觸控屏和特別方便、可自由配置的按鍵。

提高易用性

USB 接口方便鍵盤、鼠標或條形碼掃描儀的連接，并支持在 USB 盤上輕松存檔數據。

得益于 PROFIBUS 或 PROFINET 接口，SIMATIC HMI 第二代精簡面板允許與各種 PLC 進行連接?；究刂破?SIMATIC S7-1200 應用程序的可視化提供極大的附加值。

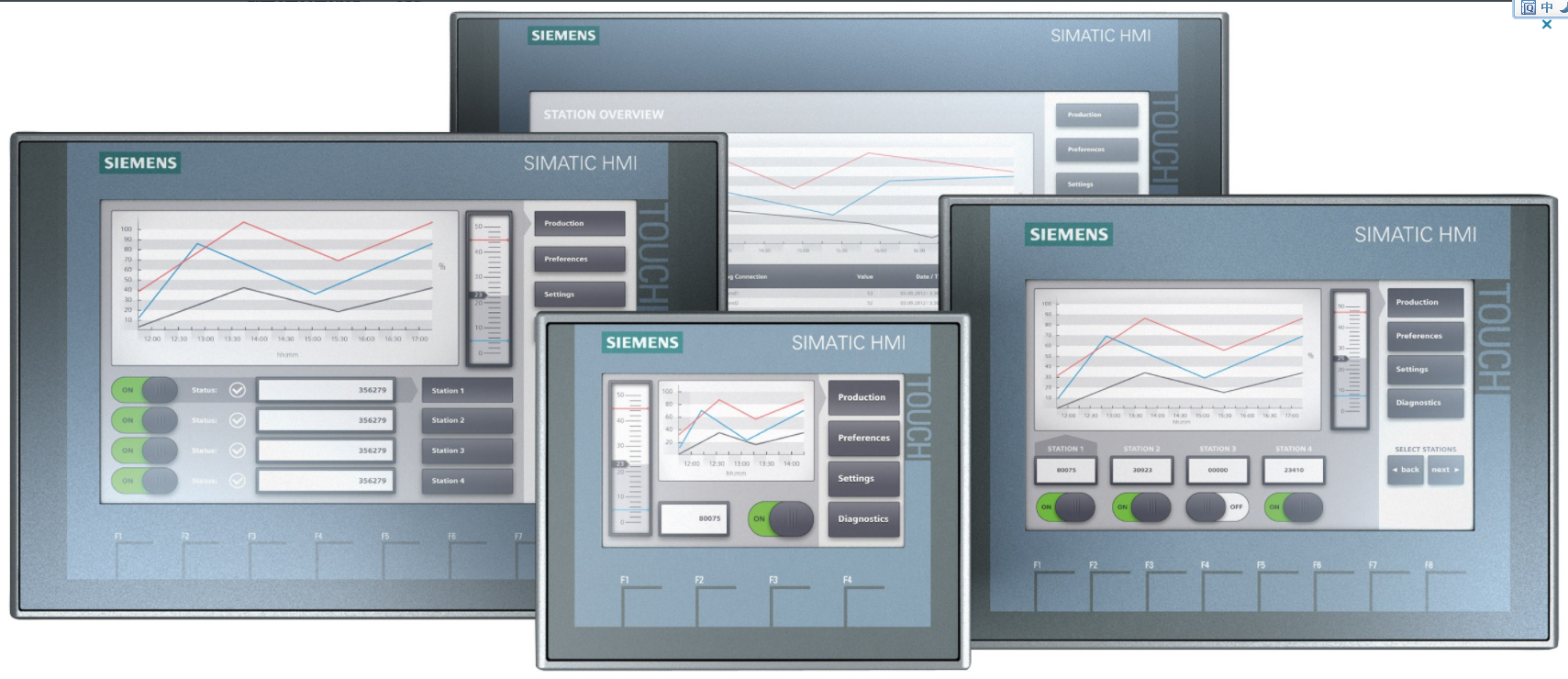

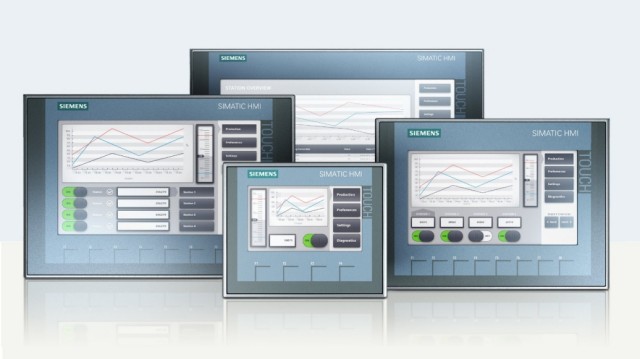

精簡面板一覽

SIMATIC HMI 第二代精簡面板 - 標準設備

所有 SIMATIC HMI 精簡面板系列的設備均具有相同的基本功能，無論選擇的設備大小如何。有關技術數據和簡短描述，請參見以下設備列表

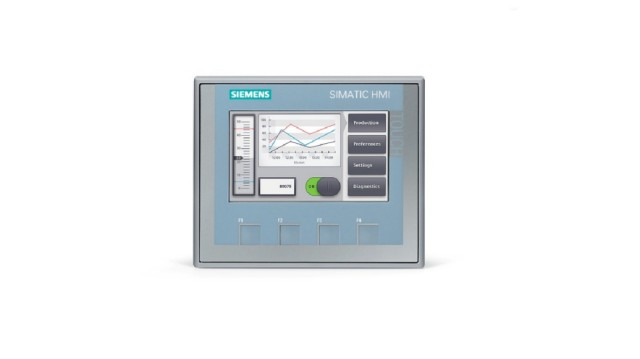

SIMATIC HMI KTP400 Basic

適于復雜度有限的 HMI 任務的面板。4 英寸寬屏觸摸屏，帶有彩色顯示屏和 4 個功能鍵。

KTP400 Basic 適用于 PROFINET 網絡；特別適合機器上狹窄的空間條件，尤其是與SIMATIC S7-1200 控制器結合使用，但也可與其他控制器結合使用。

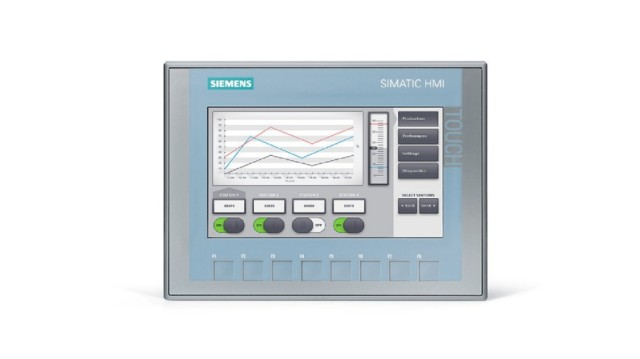

SIMATIC HMI KTP700 Basic

7 英寸寬屏觸摸屏，帶有彩色顯示屏和 8 個功能鍵

該精簡面板與 SIMATIC S7-1200 控制器以及其他控制器相配合，適用于中低性能范圍內的HMI任務

KTP700 Basic 分為兩種型號：帶有以太網接口的 KTP700 Basic 和用于 MPI/PROFIBUS DP連接的 KTP700 Basic DP 。

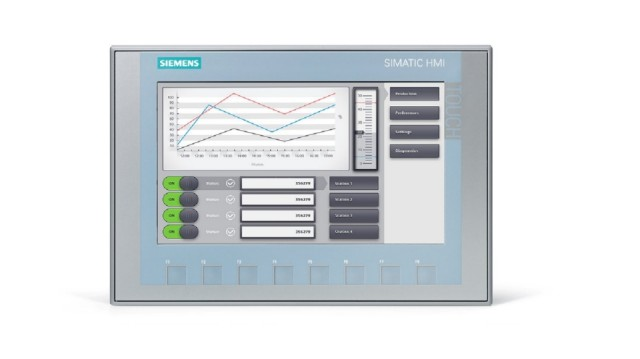

KTP900 Basic

9 英寸寬屏觸摸屏，帶有彩色顯示屏和 8 個功能鍵

該精簡面板與 SIMATIC S7-1200 控制器以及其他控制器相配合，適用于中低性能范圍內的HMI任務。關于屏幕尺寸和分辨率，KTP900 滿足更高的要求。

KTP900 Basic 僅在帶有以太網接口的型號提供，用于 PROFINET 網絡。

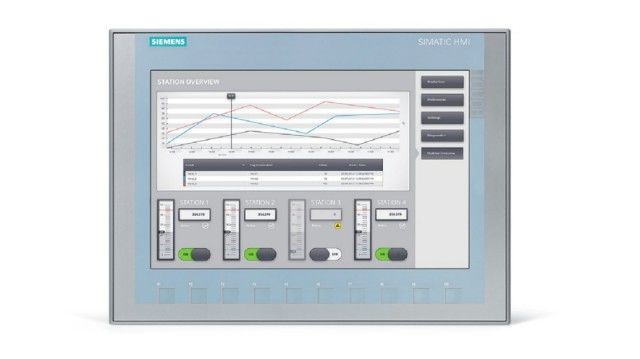

KTP1200 Basic 和 KTP1200 Basic DP

12 英寸寬屏觸摸屏，帶有彩色顯示屏和 10 個功能鍵

適用于中等性能范圍內 HMI 任務設備，用于PROFINET 或 PROFIBUS 網絡。

KTP1200 Basic 是中上層 S7-1200 控制器系統的理想 HMI 組件。關于屏幕尺寸和分辨率，KTP1200 滿足更高的要求。
