技術參數：

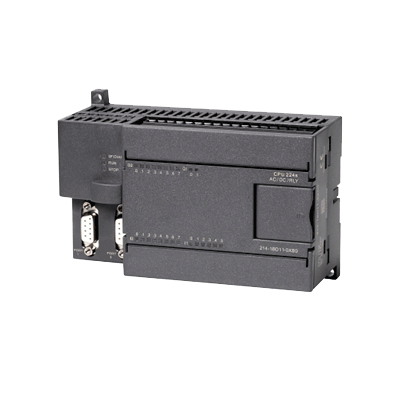

| 型號 | cpu224s 14DI/10DO RLY |
| 訂貨號 | H7 214-1BD11-0XB0 |
| 產品描述 | 經濟型CPU224s,繼電器 |
| 常規規范 | |
| 尺寸WxHxD（mm） | 120.5 x 80 x 62 |
| 重量 | 400 |
| 功耗 | 5W |
| 電流消耗（SM總線) | 660mA |
| 電流消耗（24V DC) | 400mA |
| CPU規范 | |
| 程序存儲器(字節) | 16384 |
| 數據存儲器(字節) | 10240 |
| 數據保存 | 全部變量20年，實時時鐘100小時典型（70小時最小，40℃） |
| 本體集成I/O | |
| .數字量 | 14輸入/10輸出 |
| .模擬量 | 無 |
| 最大本地I/O-數字量 | 256（128輸入/128輸出） |
| 最大本地I/O-模擬量 | 64（32輸入/32輸出） |
| 最大I/O模塊擴展數 | 4 |
| 高速計數器（總） | 無 |
| .單相 | 無 |
| .正交相位 | 無 |
| 脈沖輸出 | / |
| 定時器總數 | 256 |
| .1ms | 4 |
| .10ms | 16 |
| .100ms | 236 |
| 計數器總數 | 256 |
| 位存儲器（M） | 256 |
| 時間中斷 | 2個，1mS分辨率 |
| 邊沿中斷 | 4個上升沿或4個下降沿 |
| 實時時鐘 | 內置 |
| 性能規范 | |
| .布爾運算時間 | 0.15uS |
| .浮點運算時間 | 100uS |
| 通信規范 | |
| 通訊接口 | 2個RS485 |
| 波特率 | |
| .PPI/MPI | 9.6、19.2、187.5Kbps |
| .自由口 | 1.2-115.2Kbps |
| 最大站點數 | 每段32個站，每個網絡126個站 |
| 最大主站數 | 32 |
| 點到點模式（PPI主站） | 是（NETR/NETW） |
| MPI連接 | 共4個，2個保留(1PG/1OP) |
| 最大每段電纜長度 | |
| .隔離中繼器 | 38.4Kbps波特率時最長1200m，187.5Kbps時最長1000m |
| .未隔離中繼器 | 50m |
| 電源規范 | |
| 電壓范圍 | 85-264VAC（47-63Hz） |
| 輸入電流 | 220VAC：25mA（僅CPU） |
| 沖擊電流 | 264VAC時20A |
| 傳感器電壓 | 20.4-28.8VDC |
| 隔離 | |
| .輸入與邏輯 | 1500VAC，1分鐘 |
| .傳感器與邏輯 | 無隔離 |
| 輸入規范 | |
| 輸入點數 | 14 |
| 輸入類型 | 漏型/源型 |
| 最大持續允許電壓 | 30VDC |
| 浪涌電壓（最大） | 35VDC，0.5S |
| 邏輯1信號(最?。?/span> | 15VDC，2.5mA |
| 邏輯0信號(最大） | 15VDC，1mA |
| 光電隔離（現場側與邏輯側） | 500VAC，1分鐘 |
| 輸出規范 | |
| 輸出點數 | 10 |
| 輸出類型 | 繼電器 |
| 電壓范圍 | 5-30VDC或5-250VAC |
| 浪涌電流（最大） | 5A，4S@10%占空比 |
| 每點額定電流（最大） | 2A |
| 切換頻率（最大） | 1Hz |
| 延時 | |
| 接通延時最大 | 最大10mS |
| 斷開延時 | 最大10mS |
| 光電隔離（現場側與邏輯側） | 1500VAC，1分鐘 |
| 觸點壽命 | |
| .無負載 | 10000000 |
| .額定負載 | 100000 |

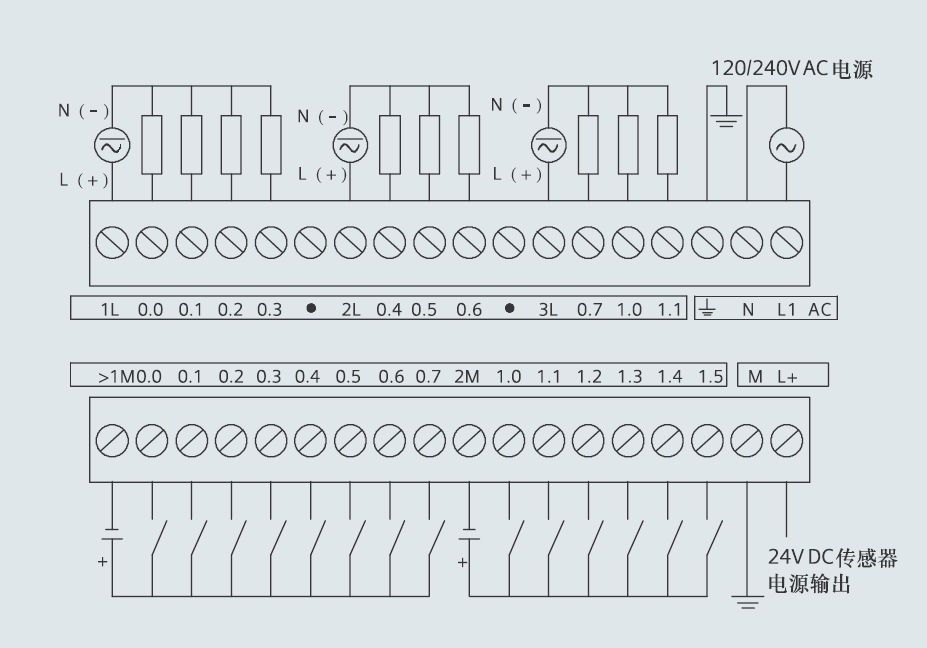

接線圖：
