技術資料：

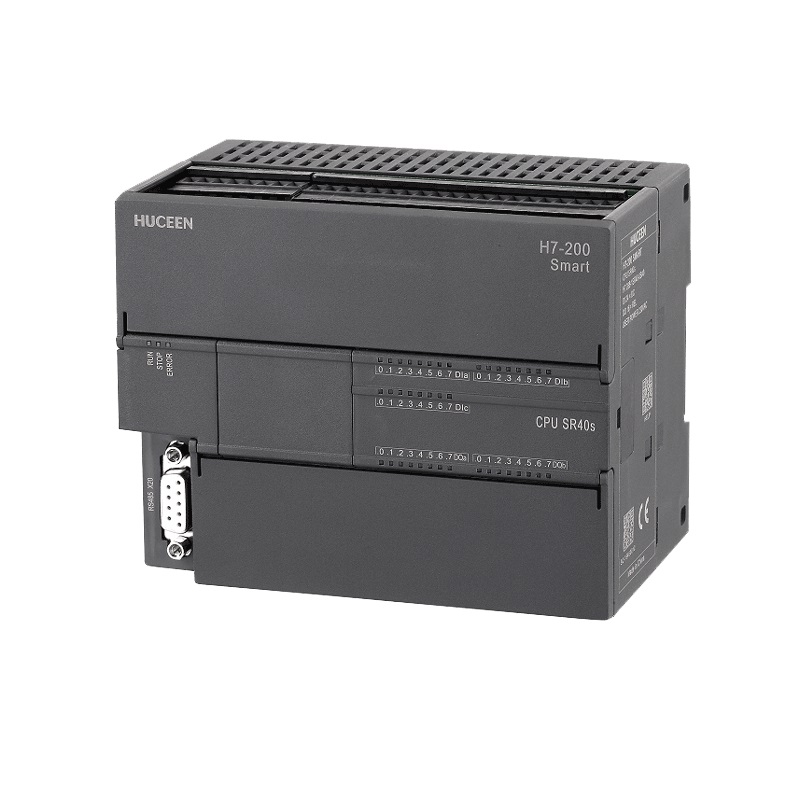

| 型號 | SR 40s |
| 訂貨號 | H7 288-1SR40-0BA0 |
| 產品描述 | 單機型CPU SR40s,繼電器 |
| 常規規范 | |
| 尺寸W×H×D | 125×100×81mm |
| 重量 | 480 |
| 功耗 | 23W |
| 可用電流（SM總線） | 1400mA |
| 可用電流（24V DC） | 300mA |
| CPU規范 | |
| 程序存儲器 | 24 |
| 數據存儲器 | 16 |
| 保持性存儲器 | 10 |
| 數據保存 | 永久 |
| 本體集成I/O | |
| .數字量 | 24輸入/16輸出 |
| .模擬量 | - |
| 最大本地I/O-數字量 | 256位輸入（I）/256位輸出（Q） |
| 最大本地I/O-模擬量 | 56個字的輸入（AI)56個字的輸出（AO) |
| 最大I/O模塊擴展數 | 最多6個擴展 |
| 高速計數器（總） | 共6個 |
| .單相 | 單相：4個200KHz+2個30KHz |
| .正交相位 | 正交相位：2個100KHz+2個20KHz |
| 脈沖輸出 | - |
| 定時器 | 非保持性（TON,TOF):192個 |
| 保持性：64個 | |
| 計數器總數 | 256個 |
| 位存儲器（M） | 256位 |
| 時間中斷 | 共2個，T32和T96分辨率為1ms |
| 邊沿中斷 | 4個上升沿和4個下降沿 |
| 時鐘 | 通常為7天，25°C時最少為6天 |
| 存儲卡 | - |
| 信號擴展板 | - |
| 性能規范 | |
| .布爾運算時間 | 0.35uS/指令 |
| .字傳送時間 | 1.2uS/指令 |
| .浮點運算時間 | 1.7uS/指令 |
| 通信規范 | |
| 通訊接口 | 以太網：1 |
| 串行端口：1（RS485） | |
| 以太附加串行端口：0 | |
| HMI設備 | 以太網：5個連接 |
| 串行端口：4個連接 | |
| 編程設備 | 1.2-115.2Kbps |
| CPU（PUT/GET） | 不支持 |
| 隔離 | 以太網：變壓器隔離，1500V DC |
| RS485：無 | |
| 電纜類型 | 以太網：CAT5e屏蔽電纜RS485：PROFIBUS網絡電纜 |
| 電源規范 | |
| 電壓范圍 | 85-264VAC |
| 輸入電流（僅包括CPU) | 120V AC時130mA（無300mA的傳感器電源輸出）120V AC時250mA（帶300mA的傳感器電源輸出）240V AC時80mA（無300mA的傳感器電源輸出）240V AC時150mA（帶300mA的傳感器電源輸出） |
| 輸入電流（包括CPU和所有擴展附件) | 120 V AC時130mA 240 V AC時190mA |
| 沖擊電流 | 264 V AC時16.3A |
| 傳感器電壓 | 20.4-28.8VDC |
| 隔離 | |
| .24V輸入與邏輯 | 1500VAC,1分鐘 |
| .傳感器與邏輯 | 未隔離 |
| 輸入規范 | |
| 輸入點數 | 24 |
| 輸入類型 | 漏型/源型（IEC 1類漏型） |
| 最大持續允許電壓 | 30VDC |
| 浪涌電壓（最大） | 35VDC，0.5S |
| 邏輯1信號(最小） | 2.5mA,15VDC |
| 邏輯0信號(最大） | 15VDC，1mA |
| 光電隔離（現場側與邏輯側） | 500VAC，1分鐘 |
| 隔離組 | 1 |
| 濾波時間 | 每個通道可單獨選擇（點IO.0到I1.5):0.2，0.4，0.8,1.6，3.2，6.4和12.8us;0.2,0.4,0.8,1.6,3.2,6.4和12.8ms 每個通道可單獨選擇（I1.6及更大的點）：0,6.4,12.8ms |
| 輸出規范 | |
| 輸出點數 | 16 |
| 輸出類型 | 繼電器，干觸點 |
| 電壓范圍 | 5-30VDC或5-250VA |
| 浪涌電流（最大） | 觸點閉合時為7A |
| 每點額定電流（最大） | 2.0A |
| 切換頻率（最大） | 不推薦 |
| 接通延時（Qa.0-Qa.3) | 最長10ms |
| 斷開延時（Qa.4-Qa.7) | 最長10ms |
| 光電隔離（現場側與邏輯側） | 1500VAC，1分鐘 |
| 觸點壽命 | |
| .無負載 | 10,000,000斷開/閉合周期 |
| .額定負載 | 100,000斷開/閉合周期 |

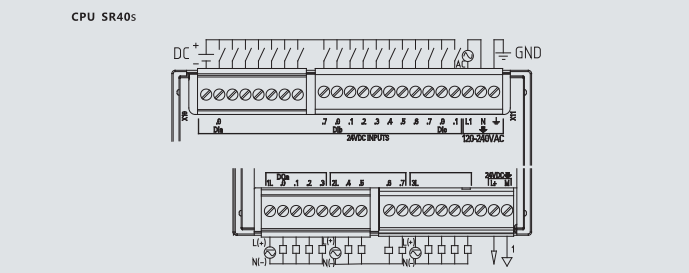

接線圖：
